Cadena portacables de acero, Serie TL

La parte principal de la cadena portacables de acero serie TL está compuesta por una cadena de placa (acero cromado), una placa de apoyo (aleación de aluminio extrudido), un perno central (aleación de acero), etc. Esta parte genera un movimiento relativo entre el cable o el tubo de plástico y la cadena sin causar ninguna deformación. El tratamiento de cromado le otorga a la cadena de placa una apariencia única, una estructura adecuada y una alta resistencia, rigidez y confiabilidad. Es fácil de montar y desmontar y no se deforma fácilmente . Además, para esta cadena portacables hemos adoptado materiales con una alta resistencia al desgaste. El perno central de aleación de acero dotó al sistema de una alta y baja resistencia al desgaste, una alta flexibilidad y de la capacidad de producir poco ruido, lo que asegura que la cadena pueda mantener su forma durante mucho tiempo.

La apariencia estética de esta cadena portacables ha contribuído en gran medida a su efecto artístico en general, lo que mejora la competividad del equipamiento mecánico en el mercado internacional.

1. Velocidad máxima de la cadena portacables de acero: 40m/min
2. EL ruido disminuye por debajo de 68dB cuando adena portacables de acero comienza a funcionar
3. Durante su vida útil puede realizar al menos mil millones de movimientos recíprocos

Detalles

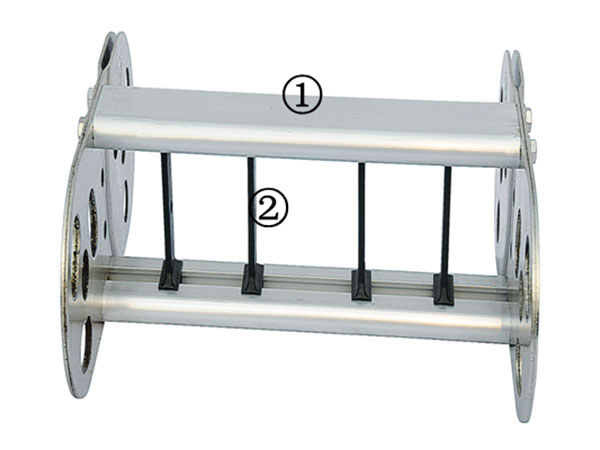

① Placa de soporte clase III (aleación de aluminio extrudido)
② Banda aislante (aleación de aluminio)

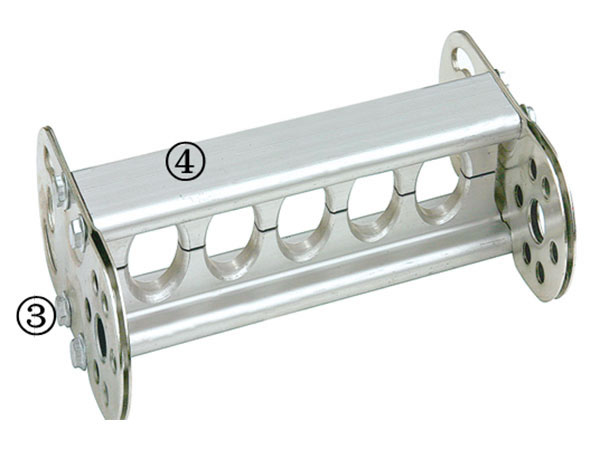

③ Perno central (aleación de acero)
④ Placa de soporte I/II (aleación de aluminio extrudido)
I refiere a la clase integral
II refiere a la clase que se separa en parte superior e inferior

Parámetros técnicos
Tipo (Hi) altura interna
(mm in.)
(Wi) ancho interno
(mm in.)
ø máximo de cables ø
(mm in.)
H altura exterior
(mm in.)
(W) ancho externo
(mm in.)
(R) radio de flexión
(mm in.)
(E) eslabónes
(mm in.)
TL30 10 (0.39) Personalizable ø6 (0.24) 25 (0.98) (Wi+8mm) 20 (0.79) 30 (1.18)
TL45 16 (0.63) ø12 (0.47) 32 (1.26) (Wi+12mm) 50-145 (1.97-5.71) 45 (1.77)
TL65 31 (1.22) ø27 (1.06) 44 (1.73) (Wi+18mm) 75-185 (2.95-7.28) 65 (2.56)
TL80 32 (1.26) ø27 (1.06) 56 (2.20) (Wi+18mm) 100-300 (3.94-11.81) 80 (3.15)
TL95 53 (2.09) ø48 (1.89) 70 (2.76) (Wi+20mm) 115-300 (4.53-11.81) 95 (3.74)
TL115 58 (2.28) ø50 (1.97) 86 (3.39) (Wi+24mm) 145-350 (5.71-13.78) 115 (4.53)
TL125 68 (2.68) ø60 (2.36) 100 (3.94) (Wi+24mm) 200-750 (7.87-29.53) 125 (4.92)
TL155 86 (3.39) ø74 (2.91) 120 (4.72) (Wi+26mm) 200-600 (7.87-23.62) 155 (6.10)
TL180 112 (4.41) ø100 (3.94) 144 (5.67) (Wi+26mm) 250-650 (9.84-25.59) 180 (7.09)
TL225 152 (5.98) ø130 (5.12) 200 (7.87) (Wi+26mm) 400-1000(15.75-39.37) 225 (8.86)
TL250 172 (6.77) ø150 (5.91) 220 (8.66) (Wi+28mm) 400-1000(15.75-39.37) 250 (9.84)
