Cadenas portacables de plástico hermética, Serie TF
Cadenas portacables de plástico herméticas / Cadenas portacables de plástico / Cadenas portacables
Cadenas portacables herméticas Serie TF
Cadena portacables eléctricos para máquinas CNC
Canaletas portacables de plástico
Cadenas portacables de plástico
Cadenas portacables flexibles
Canaletas portacables
Las cadenas portacables plásticas Serie TF se utilizan como protección ante la tierra y los desechos. Son de bajo costo y generalmente se usan para operaciones de velocidad baja a media. Las cadenas portacables herméticas se utilizan también donde se se genera tierra y polvo, como en la carpintería, plantas de fresado de acero, papeleras, textiles, agricultura, plantas potenciadas con carbón y otros ambientes en los que se genera suciedad.

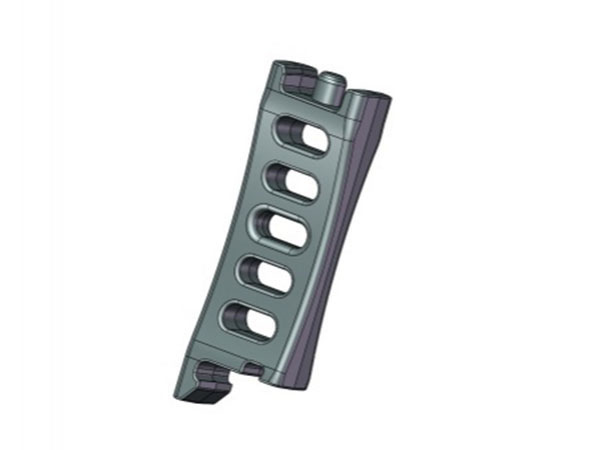

Separadores TP
Características estructurales
1. La cadena portacables Serie TF es hermética. Puede prevenir que en ella entren las partículas de polvo y los desechos que se generan en procesos de alta temperatura. Este tipo de cadena portacable puede abrirse rápidamente por el radio interno o externo y ensamblarse con facilidad. El diseño modular simplifica el proceso de cortar o extender la cadena de acuerdo con cada necesidad particular.
2. El canal cuenta con un separador capaz de aislar diferentes fuentes de energía, tornando el transporte de energía más segura y eficiente. Sugerimos el uso de separadores en dos casos: el primero, ante distintas cargas, como tuberías hidráulicas, tuberías de agua, tuberías de gas y cables; el segundo, cuando existe demasiada cantidad de una misma carga.
3. El sistema de trabas y pestillos extiende la longitud la cadena, y así extiende la elevación de las cadenas portacables.
La selección de la cadena portacables Serie TF depende de la disposición de la carga. Por lo general la altura y el ancho internos de la cadena portacables debe ser 1,5 veces la altura y el ancho máximos de la carga a disponer.
Tipo
(Hi) altura interna
(mm in.)
(Wi) ancho interno
(mm in.)
ø máximo de cables ø
(mm in.)
(H) altura externa
(mm in.)
(W) ancho externo
(mm in.)
(R) radio de flexión
(mm in.)
(E) eslabónes
(mm in.)
TF25
26 (1.02)
39-76 (1.54-2.99)
ø22 (0. 87 )
42 (1.65)
59-96 (2.32-3.78)
75-175 (2.95-6.89)
67 (2.64)
TF35
35 (1.38)
51-101 (2.01-3.98)
ø32 (1.26)
52 (2.05)
67-117 (2.64-4.61)
100-250 (3.94-9.84)
42 (1.65)
TF40
40 (1.57)
53-153 (2.09-6.02)
ø37 (1.46)
57 (2.24)
74-174 (2.91-6.85)
100-250 (3.94-9.84)
46 (1.81)
Garantía de calidad

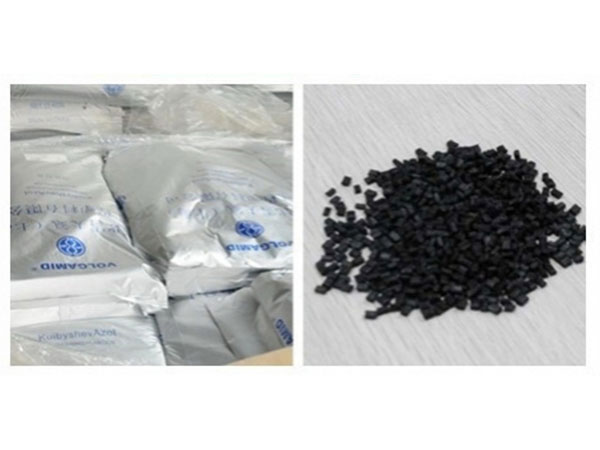

La materia prima es el nylon PA66 importado de Rusia, característico por su resistencia alta al fuego y brillo
