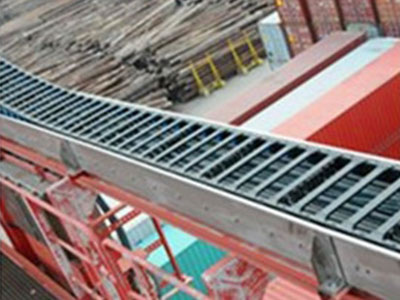

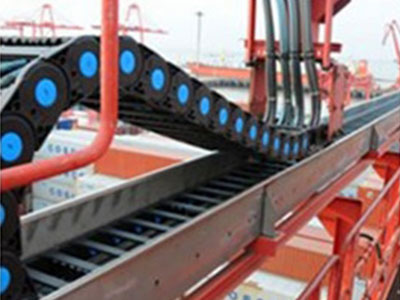

Las cadenas portacables están diseñadas para proteger y guiar cables flexibles así como mangueras hidráulicas o neutmáticas conectadas a partes móviles de equipos automatizados. El uso de la cadena portacables reduce el desgaste y la tensión en los cables y las mangueras, asegurando una protección excelente y mejorando la seguridad de los operadores de las maquinarias. Se suelen utilizar en grúas, sean estas para uso en interiores o exteriores, así como en fábricas de fertilizantes, entre otros usos.
Características

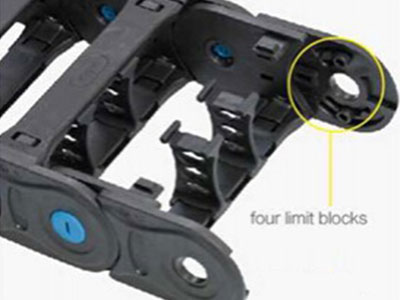

El uso de cuatro trabas con pestillos le han dado a las cadenas portacables económicas una gran fuerza y capacidad de carga.
Para facilitar la instalación del cableado, las traviesas de las cadenas portacables Serie ZF/ZQ se abren rápidamente en su interior o exterior. Las traviesas cumplen el rol de evitar que las cargas entren en contracto con polvo o desechos.

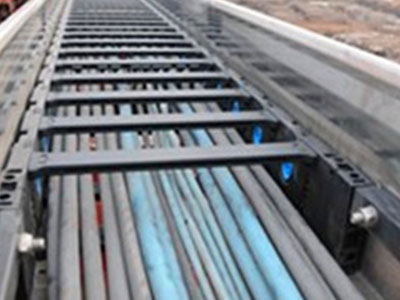

Las cadenas portacables económicas utilizan un separador vertical, cuya cantidad puede variar a pedido del cliente. Una vez ensamblado, el separador es inamovible. El uso de separadores se recomienda ante distintas cargas como tuberías hidráulicas, de agua y de óleo así como cables, o bien en cargas del mismo tipo en grandes cantidades.
Trabas

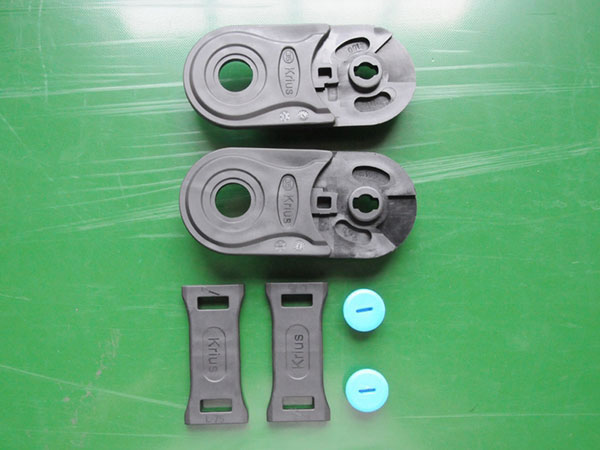

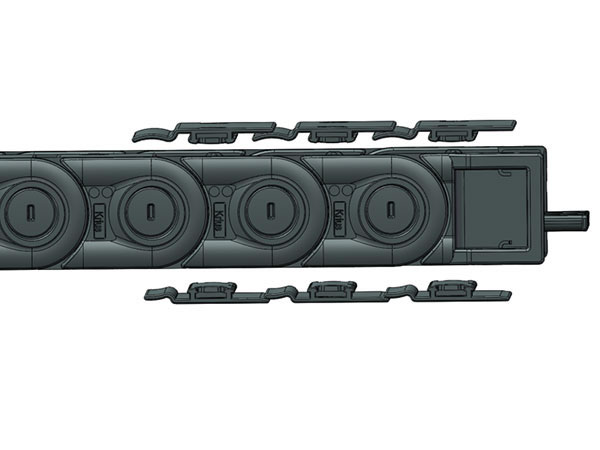

Traviesas y pestillos
Las traviesas pueden abrirse

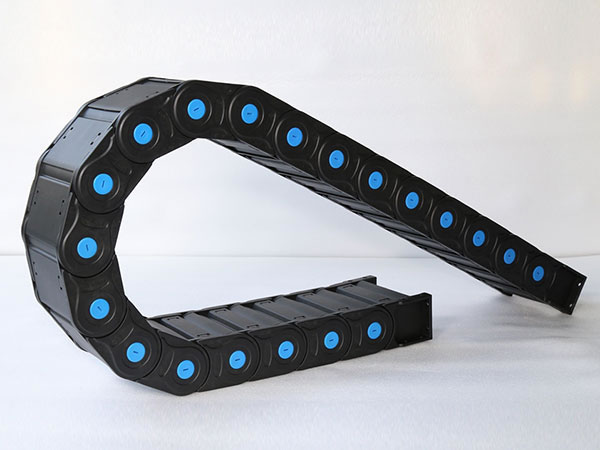

Cadenas portacables económicas
De acuerdo con la materia prima que se utilice (usamos el nylon PA66 por razones estéticas, por su resistencia al desgaste y la corrosión así como su flamabilidad clase UL V2), el rendimiento de la máquina es alto y se sigue bajo controles de calidad estrictos, asegurando así las propiedad excelentes de la máquina.

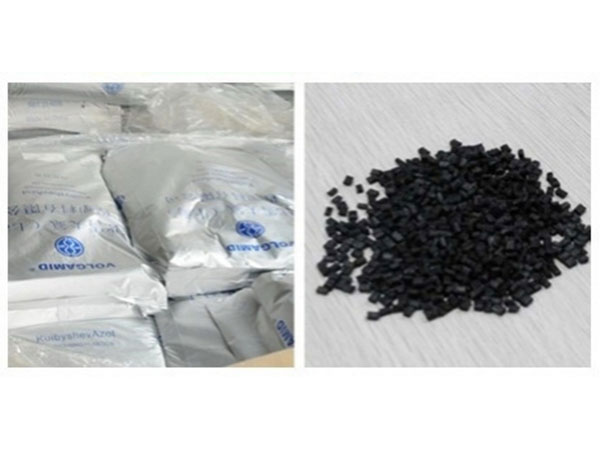

Materias primas

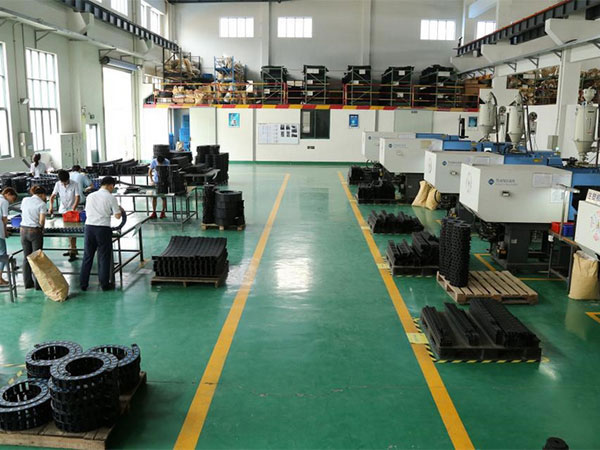

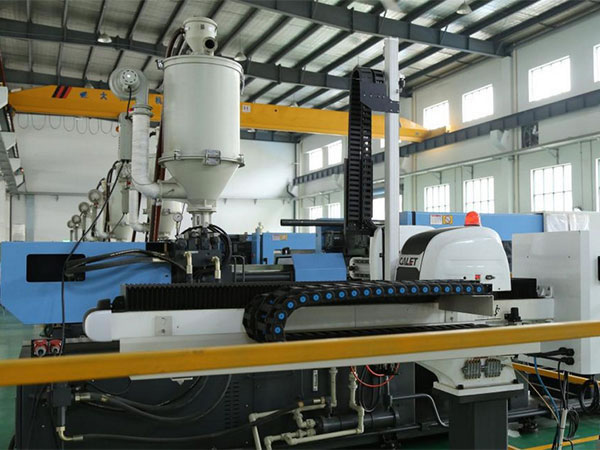

Ensamblaje y planta de moldeo por inyecciónt
Equipos de prueba totalmente automatizados
Las cadenas portacables económicas funcionan mejor en ambientes de bajo sonido y usos de velocidad y aceleración alta y resistencia a la abrasión. No es apta para usos con exceso de carga o de ensamblado y desensamblado rápido.

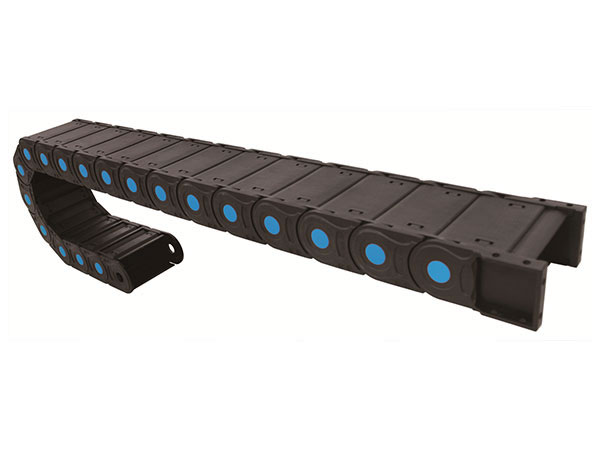

Cadenas portacables Serie ZF
Cadenas portacables con traviesas
Las cadenas portacables prácticas Serie ZF pueden ensamblarse en forma de S (limitado en la Serie ZQ). Las traviesas pueden abrirse hacia adentro o afuera del radio, y las cadenas tienen una flamabilidad clase UL V2. Su soporte de montado y abrazaderas en ambos enlaces de la cadena le dan un gran diseño útil para usos que requieran resistencia al polvo, a la corrosión y a la abrasión así como para el deslizamiento.

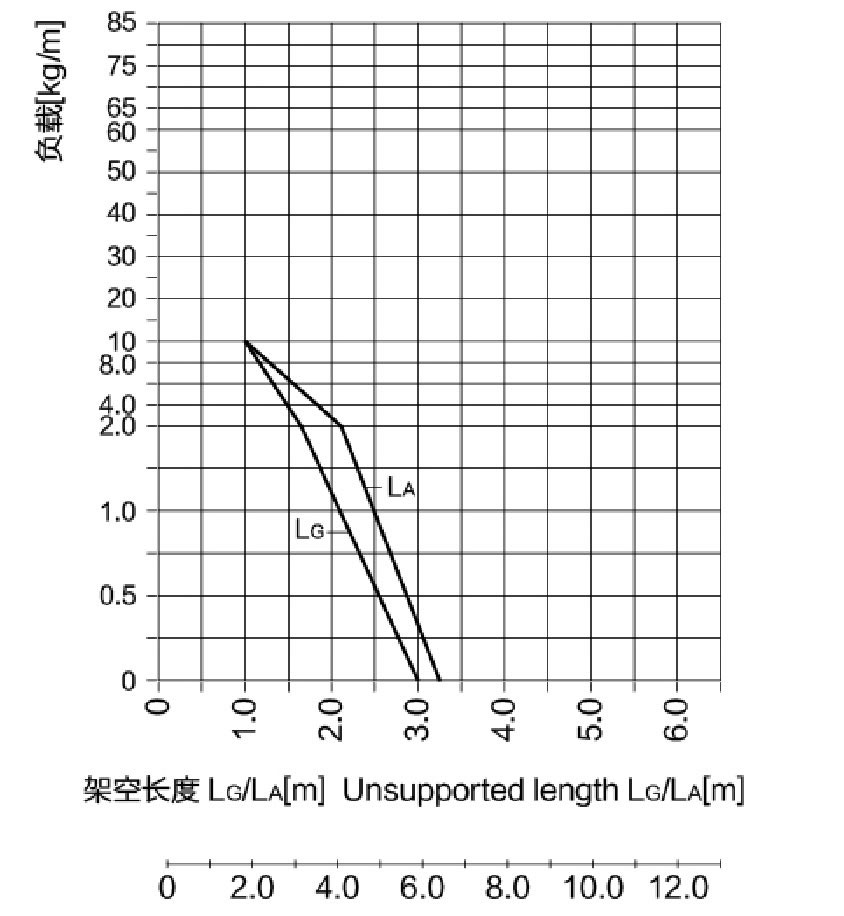

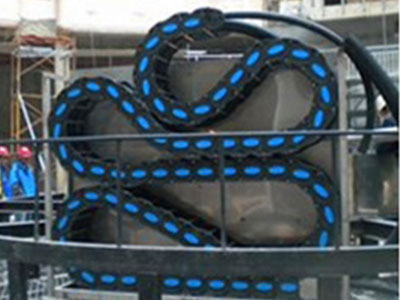

Para usos que requieran mayor longitud sin soporte, la cadena debe ensamblarse en forma de S (solo para las cadenas Serie ZQ).
Parámetros técnicos
Velocidad/aceleración LG: Max.25m/s Max.205m/s2
Velocidad/aceleración LA: Max.5m/s Max.8m/s2
Velocidad/aceleración deslizante: Max.12m/s Max.50m/s2
Temperatura permitida por la materia prima: igumid G/-40℃ to +125℃
Flamabilidad clase, igumid G: VDE0304 IIC UL94 V2 2
