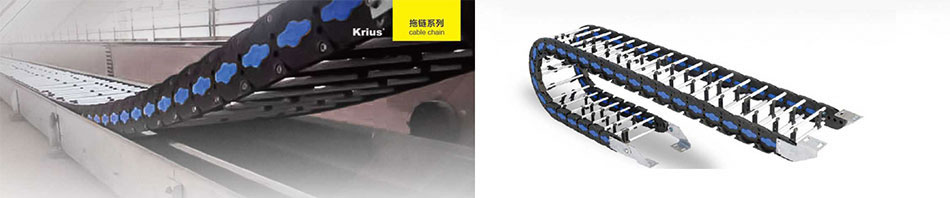

Cadenas portacables de plástico y aluminio tipo puente, Serie CL

Cadenas portacables de aluminio / Cadenas portacables de plástico / Cadenas portacables tipo puente

Estas cadenas portacables están hechas de nylon y aluminio, con travesías de aluminio o acero inoxidable. La longitud de la travesía es personalizable para proveer espacio a la medida del cliente.

Características y beneficios
1. Traviesas son de aluminio
2. Flamablidad clase: UL V2
3. Enlaces con soportes y abrazaderas en ambos extremos
4. Diseño estético
5. Resistencia a la corrosión y fricción y usos deslizantes.
6. Ensamblaje en forma de S disponible.

Usos ideales
Las cadenas portacables CL permiten transportar energía con seguridad a alturas de 800m, como en el caso de grúas, o en sistemas de transmisión. Ideal para reducir la abrasión entre cables y tuberías.

Otros usos
1. Ante vibraciones altas y en locaciones curvas.
2. Para radios de flexión grandes y direcciones cambiantes.
3. Ante gran desgaste y cargas pesadas.
4. Para flexiones inversas.
5. Para operaciones de larga distancia.

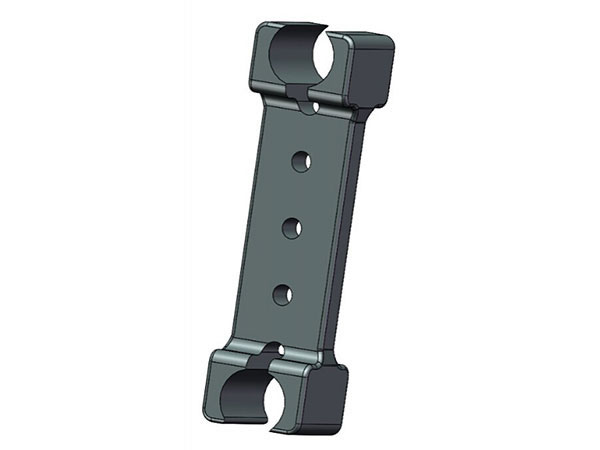

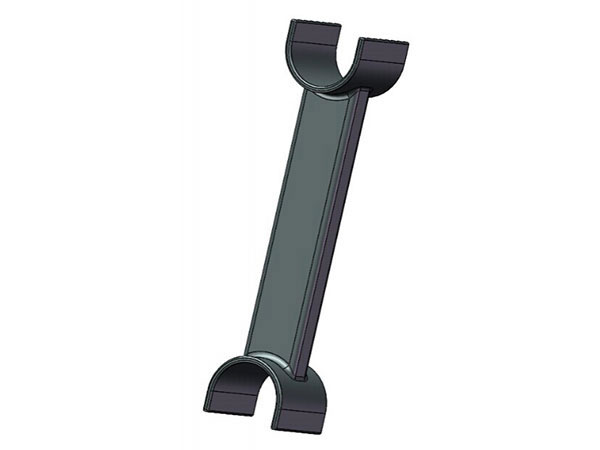

Separadores
Los separadores verticales se utilizan para subdividir el interior de la cadena portacables. Los separadores pueden ensamblarse según las necesidades del cliente y fijarse cada uno, dos o más eslabones. Los separadores fijados entre las traviesas superior e inferior pueden moverse libremente para acomodar cables de distintos tamaños.

Parámetros técnicos

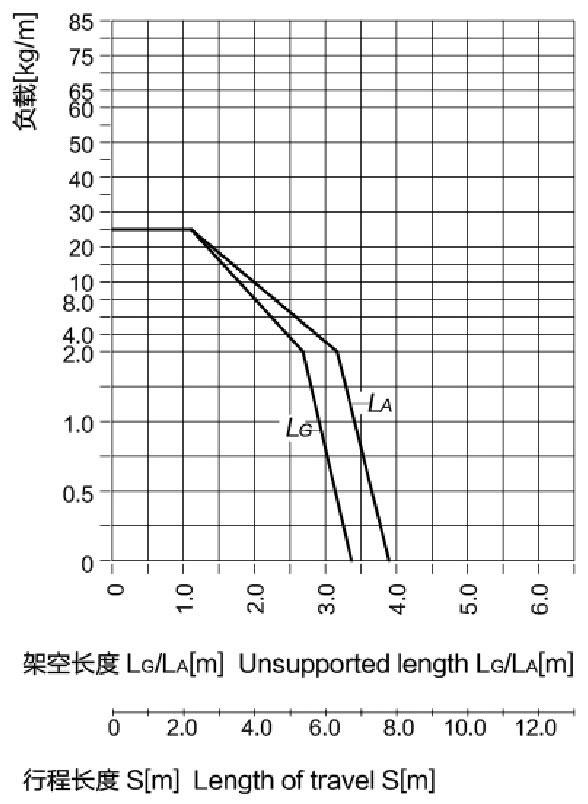

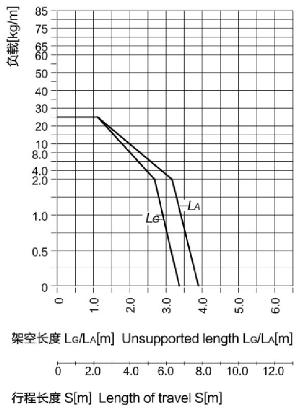

Velocidad/aceleración LG: Máx.25m/s Máx.205m/s2
Velocidad/aceleración LA: Máx.5m/s Máx.8m/s2
Velocidad/aceleración de deslizamiento: Máx.12m/s Máx.50m/s2
Temperatura permitida por la materia prima: igumid G/-40℃ to +125℃
Flamabilidad clase ,igumid G: VDE0304 IIC UL94 V2

Parámetros y tamaño de la Serie CL
La selección del tamaño de la cadena portacables Serie CL depende de la disposición de la carga, por lo general la altura y el ancho internos deben ser 1,5 veces la altura y el ancho máximos de la carga a disponer.

Tipo (Hi) altura interna
(mm in.)
(Wi) ancho interno
(mm in.)
ø máximo de cables ø
(mm in.)
(H) altura externa
(mm in.)
(W) ancho externo
(mm in.)
(R) radio de flexión
(mm in.)
(E) eslabónes
(mm in.)
CL40 40 (1.57) 80-400 (3.15-15.75) ø37 (1.46) 69 (2.72) 122-442 (4.80-17.40) 75-250 (2.95-9.84) 70 (2.76)
CL46 46 (1.81) 80-400 (3.15-15.75) ø42 (1.65) 79 (3.11) 126-446 (4.96-17.56) 75-400 (2.95-15.75) 78 (3.07)
CL66 66 (2.60) 100-600 (3.94-23.62) ø60 ( 2.36 ) 106 (4.17) 154-654 (6.06-25.75) 150-300 (5.91-19.69) 99 (3.9)
CL88 89 (3.50) 100-600 (3.94-23.62) ø80 ( 3.15 ) 139 (5.47) 144-644 (5.67-25.35) 200-500 (7.87-19.69) 128 (5.04)
CL108 110 (4.34) 150-650 (5.91-25.59) ø100 (3.94) 165.5 (6.52) 202-702 (7.95-27.64) 200-600 (7.87-23.62) 128 (5.04)
CL110 110 (4.34) 150-650 (5.91-25.59) ø100 (3.94) 165.5 (6.52) 202-702 (7.95-27.64) 200-600 (7.87-23.62) 128 (5.04)
