Protector multieje
Protector de pared trasera integrado
Los ensamblajes del protector multieje han sido desarrollados para centros de mecanizado u otra aplicación que requiera protección simultánea y dinámica para cada uno de los ejes de movimiento. Las típicas aplicaciones industriales son verticales (de costado o de frente) u horizontales.

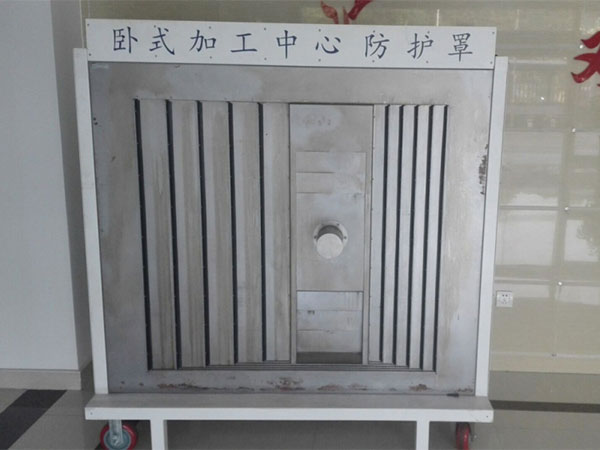

Según la aplicación, los protectores de rostro XY pueden incorporar diferentes métodos de protección para cada uno de los ejes: el protector de acero inoxidable, las fundas enrollables múltiples o las placas protectoras deslizantes cubren los dos ejes principales, mientras que los rascadores o fuelles pueden utilizarse para el tercer eje.

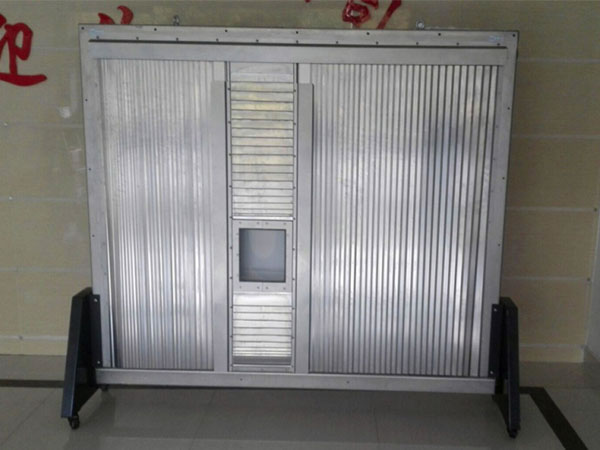

De acuerdo con los requerimientos del usuario, el protector multieje está listo para proteger cada uno de los ejes. La funda de acero inoxidable y las múltiples piezas de blindaje retráctiles y plegables cubren los dos principales ejes. Es opcional la protección del tercer eje por medio de fuelles.
Características
1.Velocidad mayor o igual a 200m/minuto
2.Aceleración mayor o igual a 1g
3.Diseñado para una fácil instalación y larga duración
4.Protege al centro de mecanizado de limaduras metálicas, refrigerantes, polvo, aceite, etc.
5.Disposición de montaje para satisfacer las necesidades de los clientes
6.No presenta partes internas de metal que si caen de manera lateral puedan causar daños graves a las máquinas.

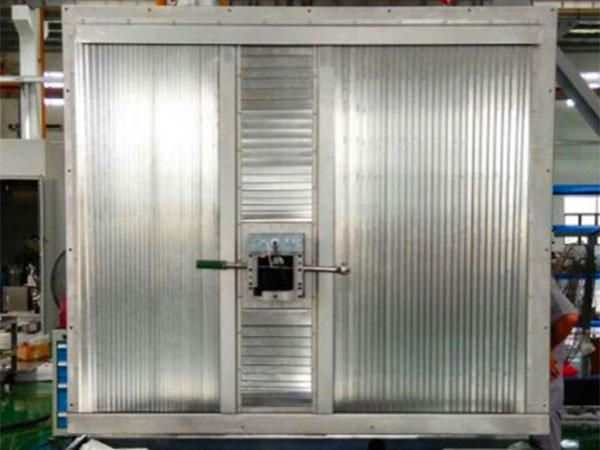

Nuestros protectores de rostro multieje más conocidos se encuentran disponibles en tamaños y materiales preseleccionados. La placa de conexión unidireccional brinda una expansión uniforme de la placa mediante un diseño simple. Estas fundas han realizado 2 millones de ciclos de hasta 2G´s para asegurar que cumplen con los requerimientos de alto ciclo y velocidad.
Personalización
Tenga en cuenta que es mejor si el cliente nos puede proporcionar los planos guía en formato IGS o STP para que luego nuestro ingeniero pueda diseñar el fuelle. De lo contrario, por favor indíquenos el tipo de fuelle para máquina. Es recomendable que nos proporcionen los planos (o indicar el tipo) para que Krius lo diseñe de manera exacta.
Infórmenos si tienen un requerimiento especial, de lo contrario nos ajustaremos a la reglamentación de Krius.

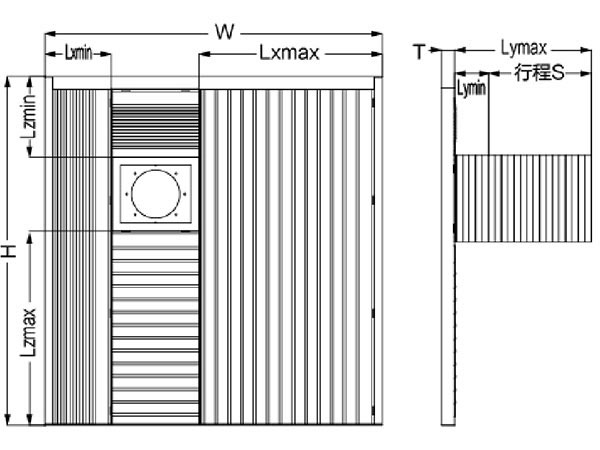

Código | Des | Clase | Evaluación realizada por Kirus | Observaciones |
Lxmax | Longitud estirada máxima del eje X | Desplazamiento de la máquina(incompleto) | ||
Lxmin | Longitud comprimida máxima del eje X | |||
Lymax | Longitud estirada máxima del eje Y | |||
Lymin | Longitud comprimida máxima del eje Y | |||
Lzmax | Longitud estirada máxima del ejeZ | |||
Lzmin | Longitud comprimida máxima del eje Z | |||
S | Distancia de trayectoria por x/y/z | Distancia máxima de la máquina (Opcional) | ||
W | Ancho | No es nulo | ||
H | Altura | No es nulo | ||
T | Grosor | >=70mm (No es nulo) | ||
Necesidad de accesorios | Opcional | |||
Material de funda | Material y tratamiento de superficie(Opcional) | |||
Riel de guía N.° | (No es nulo/adjunto) | |||
Velocidad de funcionamiento | No es nulo | |||
Manera de ensamble | Vertical/horizontal/otras(Opcional) | |||
Equipo N. ° | Opcional | |||
Ambiente | Desechos o no(Opcional) |
