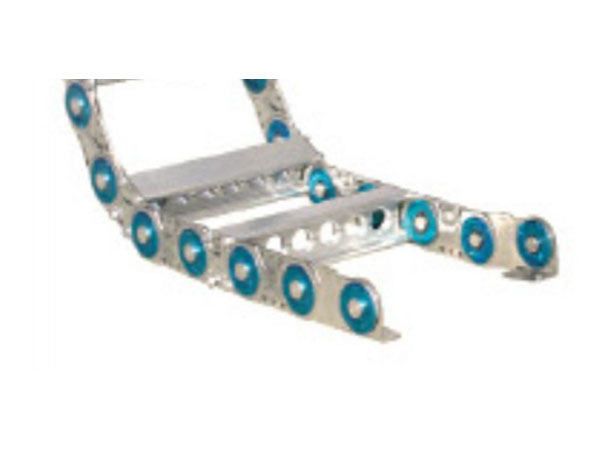

Las cadenas portacables Serie TLG son ideales para instalar una gran cantidad de cables y tubos de óleo para trabajos duros y de instalación en suspenso (donde no se puede fijar con soportes) de gran extensión. Las placas de soporte de la cadena se pueden fabricar según las necesidades del cliente, lo que la hace útil para máquinas maestras o móviles. Según las necesidades del cliente, el radio de flexión puede variar entre 75 y 600mm y la altura interna entre 50 y 100mm.

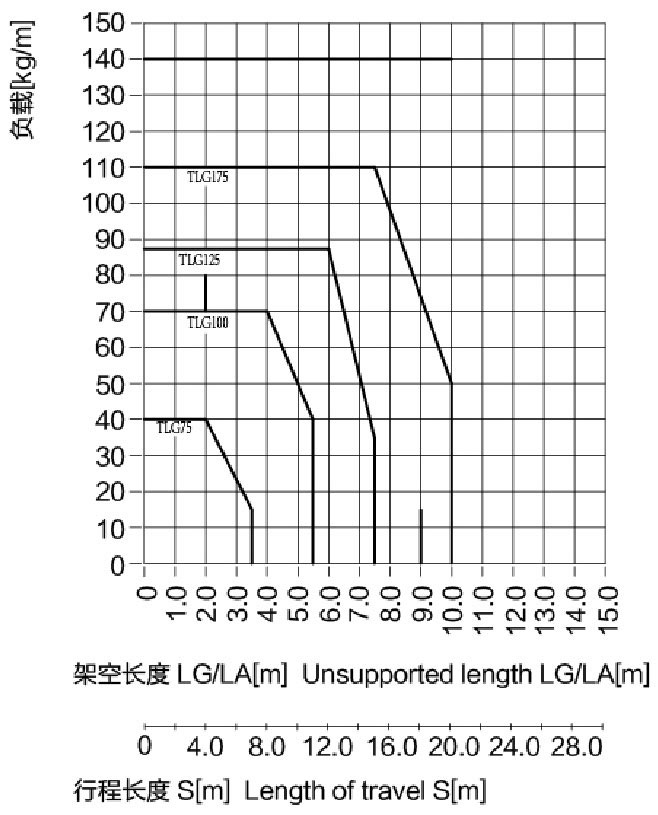

La Serie TLG tiene una mayor capacidad de carga y longitud de trabajo en comparación con la Serie TL, por lo que puede cargar cables y mangueras más pesadas en una mayor longitud sin soportes, lo que la hace útil para herramientas mecánicas, maquinarias móviles y todos los movimientos mecánicos dinámicos.
Su atractivo mejora significativamente la estética de las herramientas mecánicas haciéndolo más atractivo en un mercado internacional competitivo.
Parámetros técnicos
Velocidad /aceleración LG: Máx.25m/s Máx.205m/s2
Velocidad /aceleración LA: Máx.5m/s Máx.8m/s2
Velocidad /aceleración de deslizamiento: Máx.5m/s Máx.12m/s2
Temperatura pemitida por la materia prima: igumid G/-40℃ a +125℃
Flamabilidad clase,igumd G: VDE0304 IIC UL94 V2

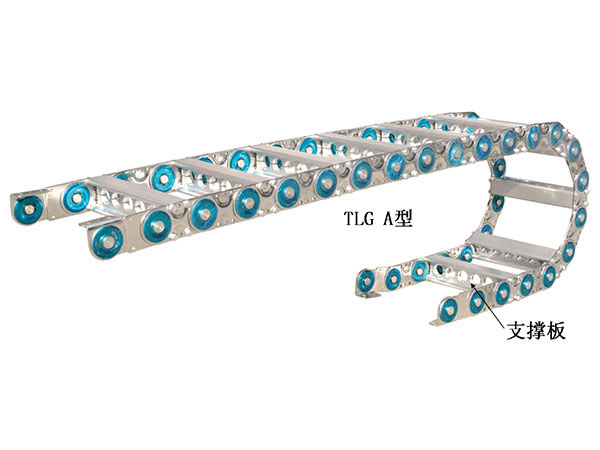

La Serie TLG se subdivide en los tipos TLGA y TGLB por sus distintas placas de soporte Tipo TLGA

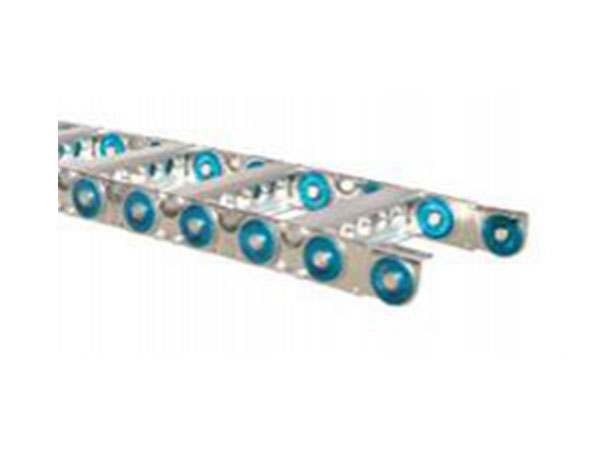

El tipo TLGA está hecho de perfiles de aluminio de primera clase que pueden cumplir con los distintos requisitos del cliente. La distancia de soporte puede llegar hasta los 1200mm, aun en velocidad máxima, y sin afectar la operatividad de los separadores, lo que asegura la protección eficiente del cableado.
Parámetros Técnicos
Tipo
(Hi) altura interna
(mm in.)
(Wi) ancho interno
(mm in.)
ø máximo de cables ø
(mm in.)
(H) altura externa
(mm in.)
(W) ancho externo
(mm in.)
(R) radio de flexión
(mm in.)
(E) eslabónes
(mm in.)
TLG75
32 (1.26)
Personalizable
ø27 (1.06)
50 (1.97)
(Wi+19mm)
100-300 (3.94-11.81)
75 (2.95)
TLG100
51 (2.01)
ø48 (1.89)
75 (2.95)
(Wi+26mm)
150-400 (5.91-15.75)
100 (3.94)
TLG125
72 (2.83)
ø66 (2.60)
100 (3.94)
(Wi+34mm)
200-500 (7.87-19.69)
125 (4.92)
TLG175
120 (4.72)
ø108 (4.25)
147 (5.79)
(Wi+38mm)
250-600 (9.84-23.62)
175 (6.89)
Tipos de placas de soporte
Proveemos tipos integrales y separados de placas de soporte personalizables, ideales para aislar distintas cargas de energía.

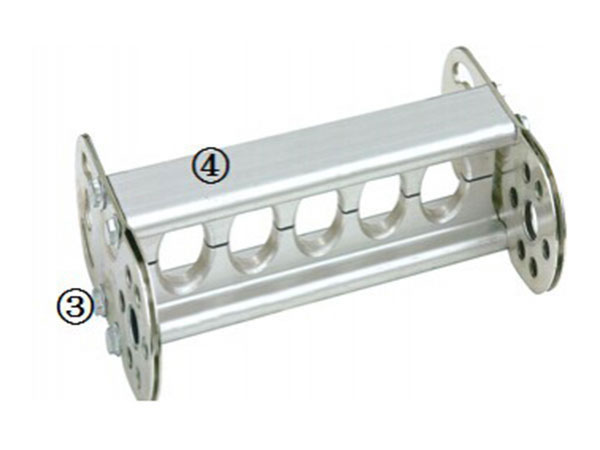

Placas de soporte integral
Materia prima de la placa de soporte: aleación de aluminio moldeado por extrusión
Materia prima del separador: aleación de aluminio

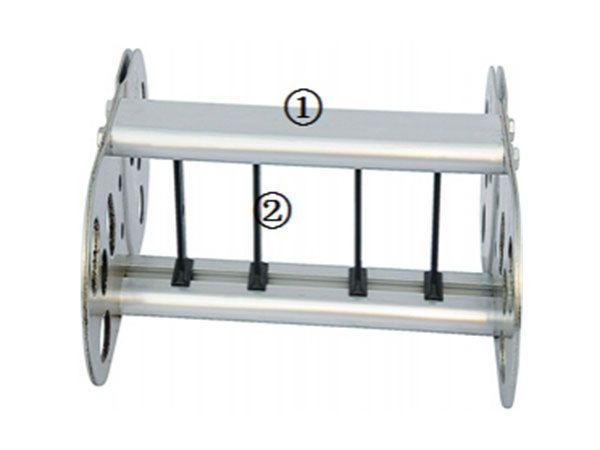

Placas de soporte separado
Materia prima del perno central: aleación de acero
Materia prima de la placa de soporte: aleación de aluminio moldeado por extrusión

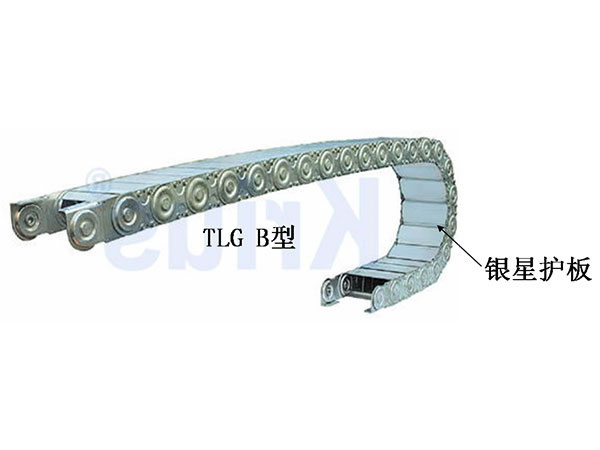

Placa protectora TLGB-Silver Star
El tipo TLGB tiene un separador plástico cuya ubicación puede ajustarse libremente para personalizar el espacio interior. Este tipo se usa principalmente ante varios tipos de cables. La nueva placa de protección desarrollada se llama "placa de protección estrella de plata" que está hecha de una aleación de aluminio estética, altamente estable y firme, lo que la hace la protección cubierta ideal. Puede abrirse en cualquier eslabón por lo que es fácil de ensamblar y desensamblar. Este dispositivo ha aprobado más de 15 años de pruebas de trabajo de campo.
