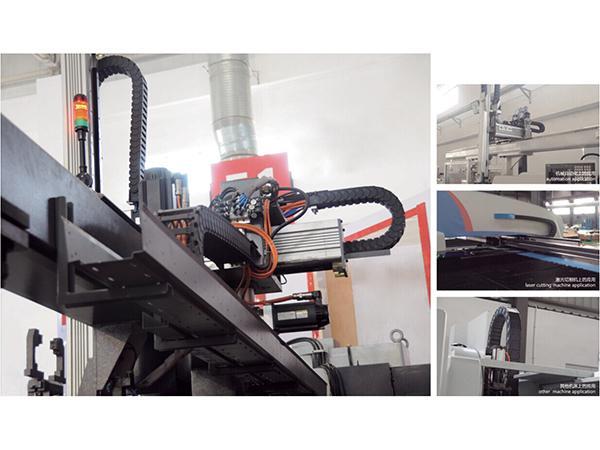

Las cadenas portacables serie JQ/JF permiten transportar energía de manera segura a grúas de más de 800-h o a sistemás de transmisión. Esta serie se utiliza en equipos de imprenta, equipos de transporte de energía y partes robóticas móviles, para reducir el desgaste de los cables y las tuberías.

Features
1. Tono y sonido bajos, velocidad alta, suave al operar.
2. De conformidad con la pruebas realizadas en robots y en maquinarias para puertos, las cadenas portacables de Krius pueden mantener su velocidad a 8m/s en un rango de 80-120m.
3. La poliftalamida (PPA) torna las cadenas portacables de bajo sonido resistentes al agua, así como más livianas y menos costosas que la cadena portacables de acero estándar.

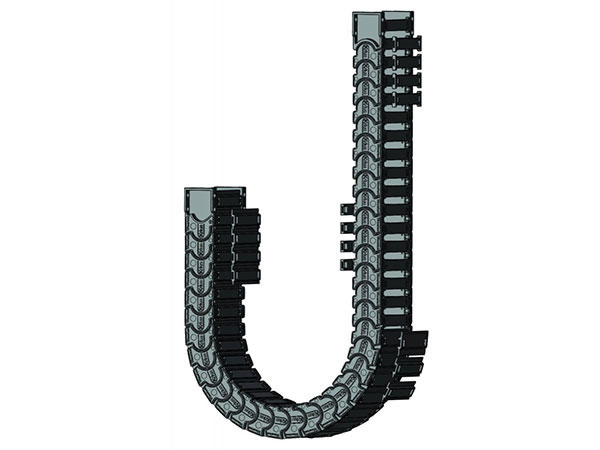

4. La cadena portacables de bajo sonido puede abrirse a lo largo del radio interno o externo, y así lograr un ensamblaje rápido. Su diseño modular permite reducir o incrementar la longitud de la cadena y el canal con separador puede aislar distintas fuentes de energía para asegurar su traslado.

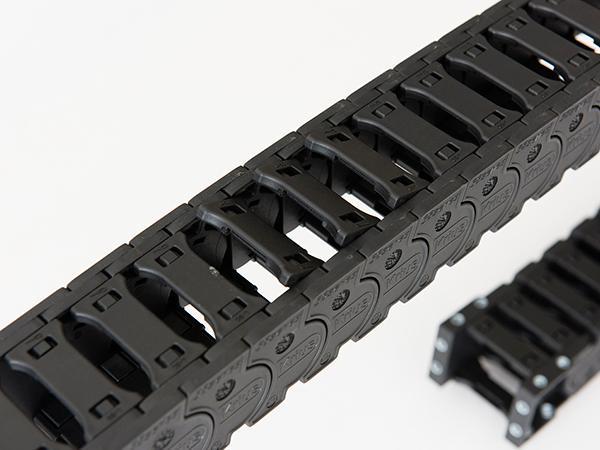

5. Las cadenas portacables Serie JQ pueden ser tipo puente o bien cerrada. La Serie JF es hermética. Las cadenas cerradas o herméticas protegen las cargas del polvo u otras partículas.

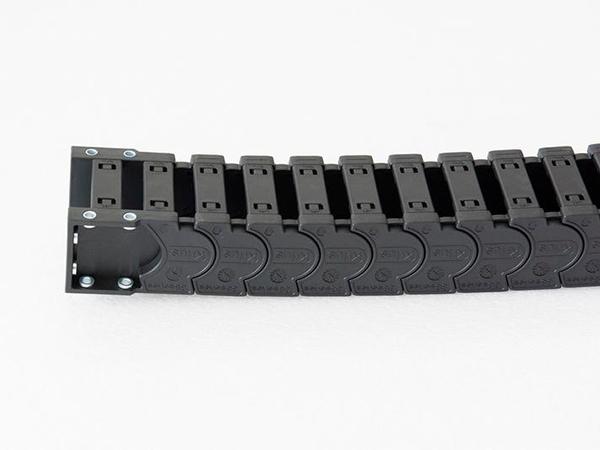

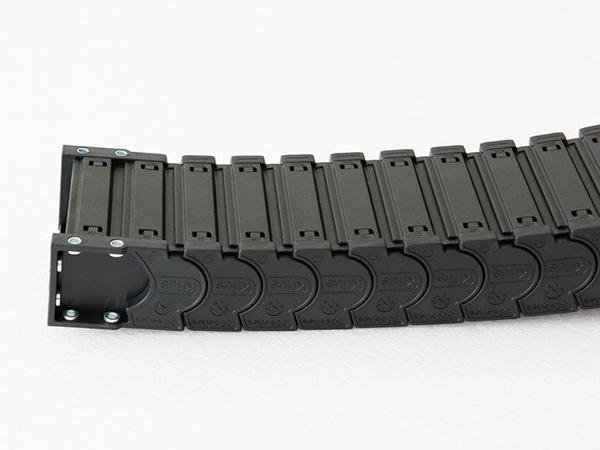

  • Tipo puente Serie JQ
  • Herméticas Serie JF

Personalización
La selección de la cadena portacables serie JQ/JF depende de la disposición de la carga. Por lo general, la altura y el ancho internos de la cadena portacables debe ser 1,5 veces la altura y el ancho máximos de la carga a disponer.


Parámetros técnicos

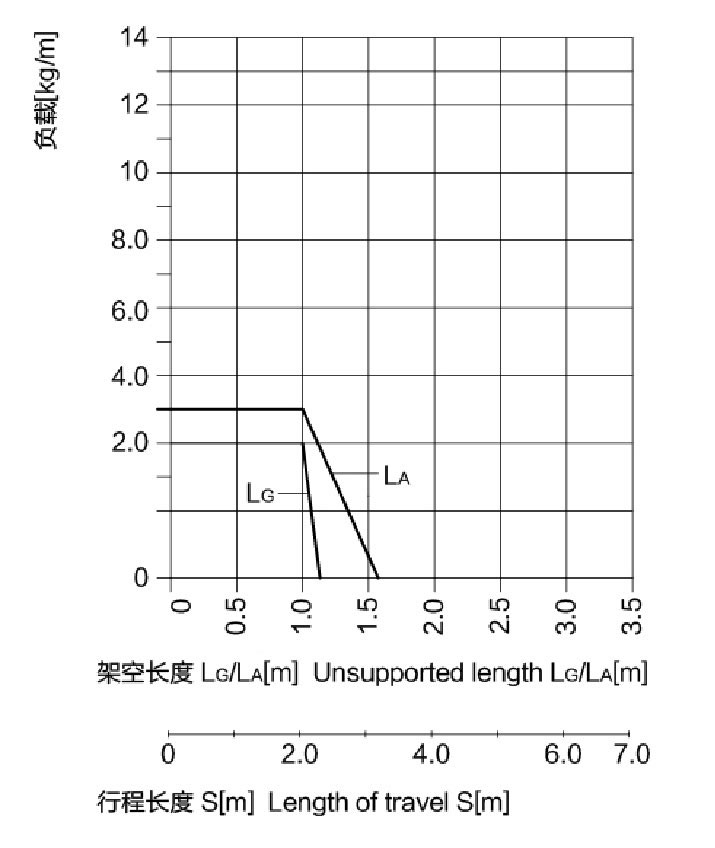

Velocidad/aceleración LG: Max.25m/s Max.205m/s2
Velocidad/aceleración LA: Max.5m/s Max.8m/s2
Velocidad/aceleración deslizante: variable
Temperatura pemitida por la materia prima: igumid G/-40℃ to +125℃
Flamabilidad clase, igumid G: VDE0304 IIC UL94 V2

La selección de la cadena portacables serie JQ/JF depende de la disposición de la carga. Por lo general, la altura y el ancho internos de la cadena portacables debe ser 1,5 veces la altura y el ancho máximos de la carga a disponer.

Tipo (Hi) altura interna
(mm in.)
(Wi) ancho interno
(mm in.)
ø máximo de cables ø
(mm in.)
(H) altura externa
(mm in.)
(W) ancho externo
(mm in.)
(R) radio de flexión
(mm in.)
(E) eslabónes
(mm in.)
JQ18 18.6 (0.73) 20.5-60.5 (0.81-2.38) ø14 (0.55) 25.5 (1.00) 34.5-59.8 (1.36-2.35) 38 (1.50) 16 (0.63)
JQ28 28.2 (1.11) 30.5-120.5 (1.2-4.74) ø25 (0.9 8 ) 38.8 (1.53) 54.5-144.5 (2.15-5.69) 55-100 (2.17-3.94) 24 (0.95)
JQ38 39 (1.54) 51-91 (2.01-3.58) ø35 (1.38) 53 (2.09) 77-117 (3.03-4.61) 75-200 (2.95-7.87) 30 (1.18)
JF38 39.4 (1.55) 51-91 (2.01-3.58) ø35 (1.38) 53 (2.09) 77-117 (3.03-4.61) 125-200(4.92-7.87) 30 (1.18)
JQ48 48 (1.89) 51-176 (2.01-6.93) ø44 (1.73) 66.8 (2.63) 81-206 (3.19-8.11) 75-250 (2.95-9.84) 35 (1.38)
JQ58 58 (2.28) 51-176 (2.01-6.93) ø54 (2.13) 76.8 (3.02) 89-214 (3.50-8.43) 115-350 (4.53-13.78) 40 (1.57)

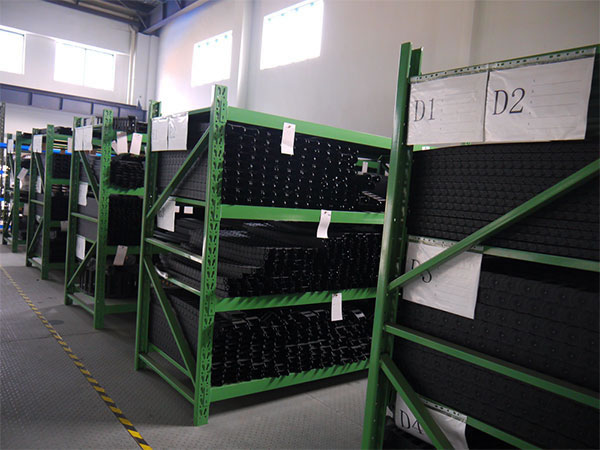

  • Depósito de materia prima

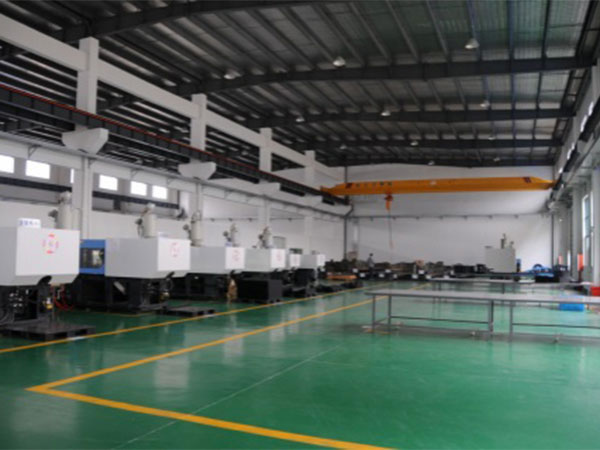

  • Planta de moldeo por inyección

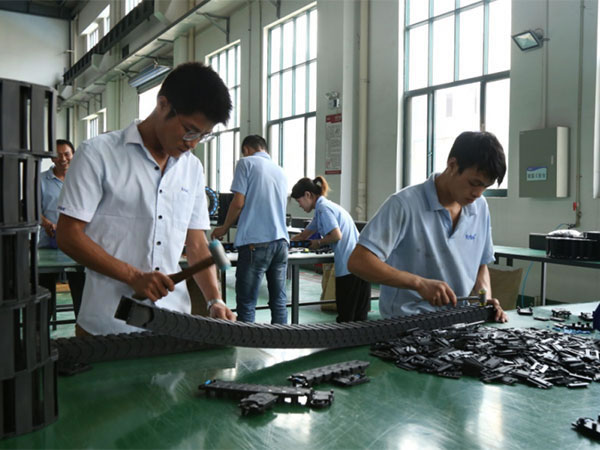

  • Ensamblaje

Piezas para ensamblar
Estructura izquierda, estructura derecha, barra de traviesa superior, barra de traviesa inferior, pins, enlaces internos y externos.
