Fundas de telescopio de acero
Fundas telescópicas de acero para máquinas CNC
Funda acordeón de acero
Fuelles para máquinas
Protector de acero para máquinas CNC
Funda acordeón flexible protectora del polvo
Los protectores telescópicos de acero están compuestos de láminas de acero y láminas de cobre y acero inoxidable; poseen una alta calidad y una larga vida útil. Pueden impedir accidentes ocasionados por refrigerantes, emulsiones, limaduras de hierro y herramientas.
La capa pesada de la funda de telescopio posee alta velocidad, brinda una amplia protección contra astillas, polvo, refrigerantes, etc. Posee una alta calidad y larga duración. Su aspecto es muy elegante y no se deforma con facilidad.
Característica
El fuelle está compuesto por acero y acero inoxidable. Impide el ingreso de refrigerantes y fluidos, láminas de acero, así como evita accidentes de rieles de guía. Tiene una larga vida útil.
Las secciones de la funda telescópica de acero se unen entre sí influyendo en la velocidad de funcionamiento. La funda impide el ingreso de polvo, limaduras de hierro, refrigerante y otros materiales. No se observa ningún tipo de deformación tras aplastamiento.
La velocidad suele ser de 12m/min, pero con un diseño especial puede alcanzar una velocidad de 80m/min. En general, los enlaces protectores deben ser menores para reducir su ancho, presupuesto y por supuesto para aumentar la velocidad.
Estructura

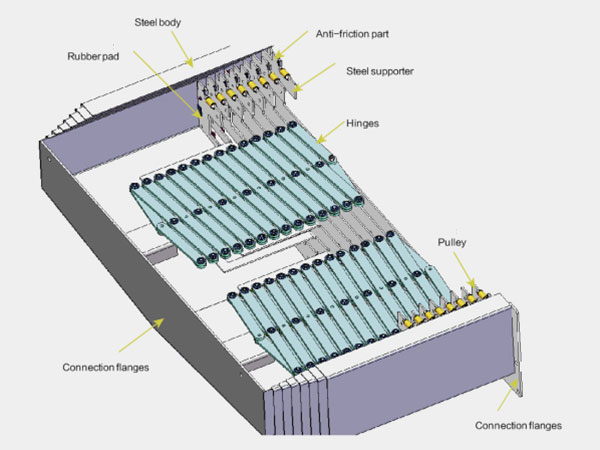

Está compuesta por una construcción y soporte de acero, polea, bisagras, franjas de pegamento, almohadilla de caucho,bridas de conexión, etc. La proporción entre la longitud estirada y la longitud comprimida es de 3:1 ?5:1. Utilizamos material de primera clase, es decir, sus304} 1Cr13, laminado en frío etc., todos ellos procesados mediante una cortadora láser de alta precisión y una máquina dobladora de Amada.
Tenga en cuenta que es mejor si el cliente nos puede proporcionar los planos guía en formato IGS o STP para que luego nuestro ingeniero pueda diseñar el fuelle. De lo contrario, por favor indíquenos el tipo de fuelle para máquina. Es recomendable que nos proporcionen los planos (o indicar el tipo) para que Krius lo diseñe de manera exacta.
Infórmenos si tienen un requerimiento especial, de lo contrario nos ajustaremos a la reglamentación de Krius.

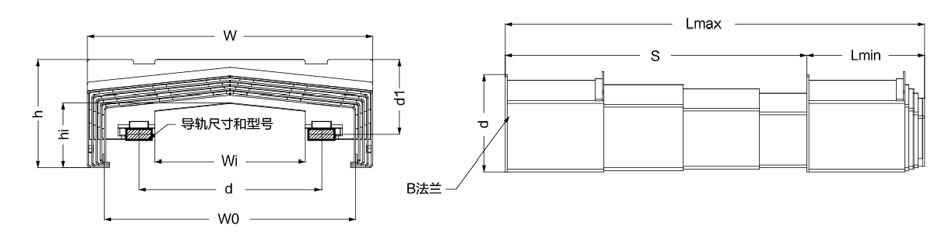

| Código | Des | Clase | Evaluación realizada por Krius | Observaciones |
| Lmax | Longitud estirada | Desplazamiento de la máquina (incompleto) | ||
| Lmin | Longitud comprimida | |||
| S | Distancia de trayectoria | Distancia máxima de la máquina (Opcional) | ||
| W | Ancho externo | Opcional | ||
| Wi | Ancho interno | Opcional | ||
| W0 | Ancho mínimo | Opcional | ||
| h | Altura externa | incompleto | ||
| hi | Altura interna | incompleto | ||
| d | Distancia del centro del riel de guía | incompleto | ||
| d1 | Distancia entre la pestaña y el riel de guía | incompleto | ||
| Necesidad de accesorios | Opcional | |||
| Material de la funda | Tratamiento de superficie(Opcional) | |||
| Riel de guía N.° | (incompleto/adjunto) | |||
| Velocidad de funcionamiento | incompleto | |||
| Manera de ensamble | Vertical/horizontal/otras(Opcional) | |||
| Equipo N.° | Opcional | |||
| Ambiente | Scrap or not(Opcional) |
